Toiminnalliset tiedot
■ Taattu 8K 60Hz, 4K 120Hz, 1080P 60HZ HDR -resoluutio.
■ Toimii kaikkien HDTV:iden, Blu{0}}ray-soittimien, Xboxin, PlayStationin ja muiden DP-laitteiden kanssa.
■ 1,4 V tukee jopa 32,4 Gbps:n siirtonopeuksia.
■ Tukee True HD Dolby 7.1:tä ja DTS-HD Master Audiota.
■ Yhteensopiva kaikkien DP-liitännällä varustettujen laitteiden kanssa.
■ Sovellus: LCD/LED-TV-tietokone Teräväpiirto-multimedia.
■ Pakkaus: PE-pussi.
■ Mukautettu: OEM ODM.
■ Toimituskyky: 10 000 kappaletta/kpl kuukaudessa.
| Parametrit | ||||||
| Erittely | Edut | |||||
| Kapellimestarit | 99,99 % happi{1}}kuparia | tuottaa korkealaatuista{0}}laatua ja vakaata digitaalista signaalia | ||||
| Eristys (sisätakki) | HD{0}}PE | Käyttämällä vaahdotettua PE:tä eristeenä varmista kuvanlaatu ja lähetä kuvasignaali vakaasti. | ||||
| Ensimmäinen suojaus | 100 % alumiinifolio | estää korkeataajuisia kohinoita ja ulospäin suuntautuvan sähkömagneettisen energian häiriöitä | ||||
| Toinen suojaus | 100 % alumiinifolio | estää korkeataajuisia kohinoita ja ulospäin suuntautuvan sähkömagneettisen energian häiriöitä | ||||
| Kolmas suojaus | 95 % AL+MG punos | EMI:n ja RFI:n maksimoimiseksi | ||||
| Eristys (ulkovaippa) | Ympäristöystävällinen PVC-takki/suojanailonia. (väri valinnainen) | Pitkä käyttöikä; hyvä suoja kaapelille; | ||||
| Turvallinen | ||||||
| ulkonäkö | Ruiskutusmuovi, Zn tai Al-seos Metallikuorityyppi | Hienon näköinen, korkealaatuinen{0}}DP CABLE -tuote | ||||
| Liitin | Nikkelipinnoitettu | takaavat erinomaisen signaalinsiirron ja maksimaalisen suorituskyvyn käyttöiän | ||||
| Kokoonpano | 20+1 pin | Täysin yhteensopiva V1.4-spesifikaatioiden kanssa | ||||
| Sertifiointi | RoHS, UL, CE | Valtuutettu turvallisuuden ja turvallisuuden sertifikaatti | ||||
| Väri | Helmen kultainen, mattamusta, hopea, kultainen, kiiltävä musta, valkoinen posliini, musta posliini, kromi JA MUUTA | Erilaisia värivaihtoehtoja ja houkutteleva muotoilu vastaamaan eri asiakkaiden tarpeita | ||||
| Saatavilla oleva mittari | 24/26/28/30AWG | AWG valinnainen | ||||
| Ulkohalkaisija | 9,0 mm, 8,0 mm, 7,3 mm, 6,0 mm | AWG vastaa ulkohalkaisijaa. | ||||
| 24AWG-9.0mm 26AWG-8.0mm | ||||||
| 28AWG-7.3mm 30AWG-6.0mm | ||||||
| V1.2 up to 15m(1-15m) optional | Eri pituudet eri käyttötarkoituksiin | |||||
| V1.4 jopa 15m (1-15m) valinnainen | ||||||
| Sähkölaitteet | Pakkaus & Toimitus | |||||
| Laadunvalvonta | toiminta ISO9001:2008 säännösten ja sääntöjen mukaisesti | Pakkaustiedot: Polybag yksittäispakkaukselle ja pahvilaatikko konttikuljetukseen. Tai asiakkaan pyynnöstä. | ||||
| Jännite | DC300V 5M ohm/10ms | Portti: Shen zheng | ||||
| Eristysvastus | 10M min | Toimitusaika: | ||||
| Kosketusvastus | 2 ohm max | Määrä (kpl) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Käyttölämpötila | -25 astetta -80 astetta | Arvioitu Aika (päiviä) | 14 | 17 | 21 | Neuvoteltavaksi |
| Tiedonsiirtonopeus | Max 32,4 Gbps | |||||
| Differentiaalinen impedanssi | 100±10Ω (TDR) | |||||
Tuotteen esittely

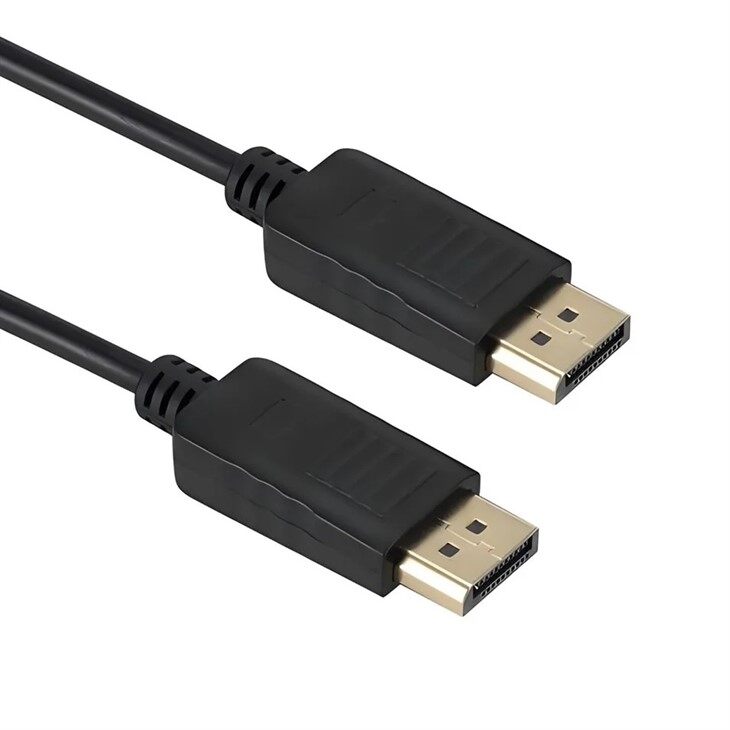

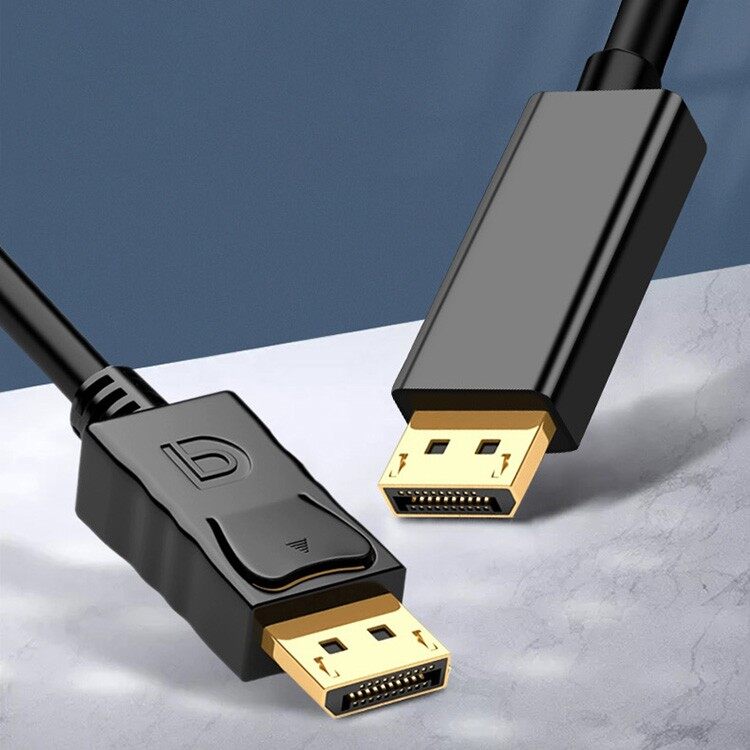

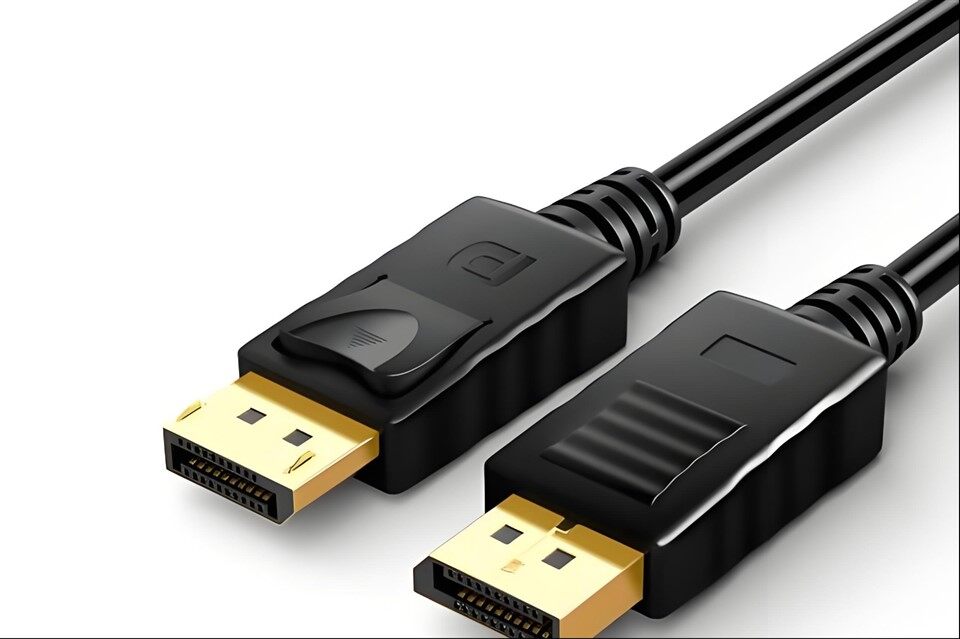

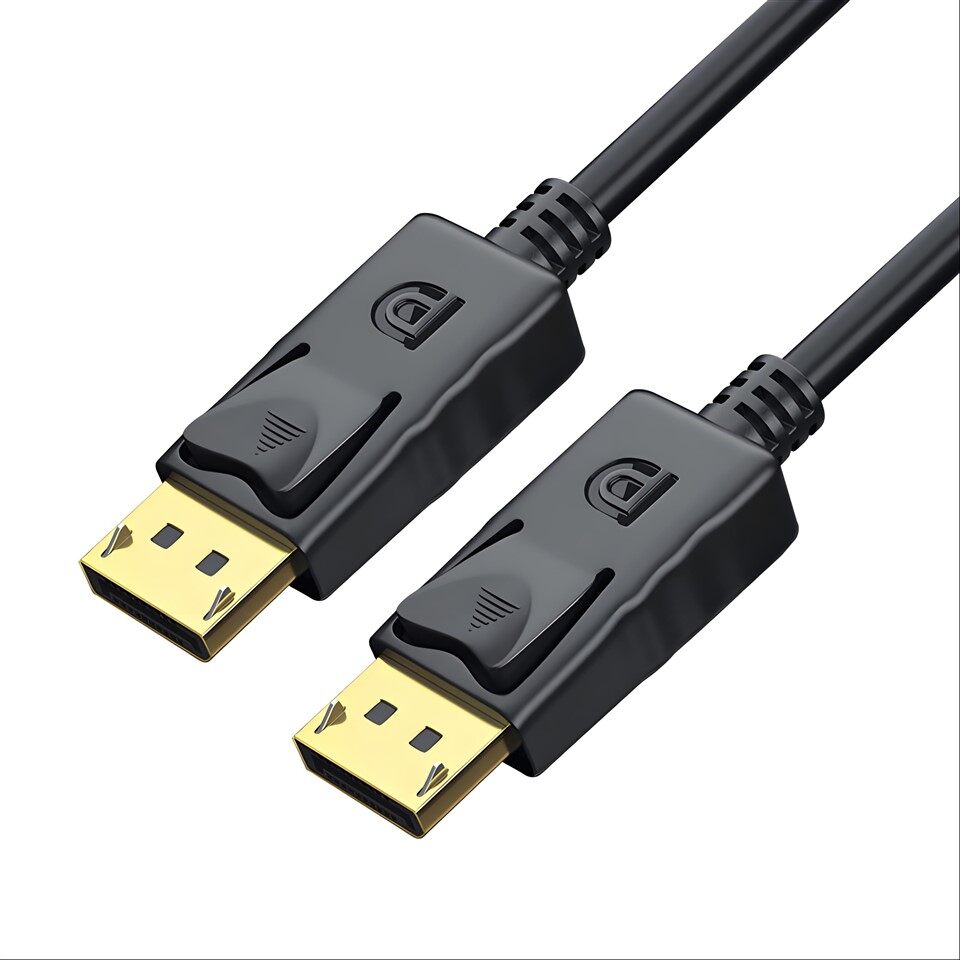

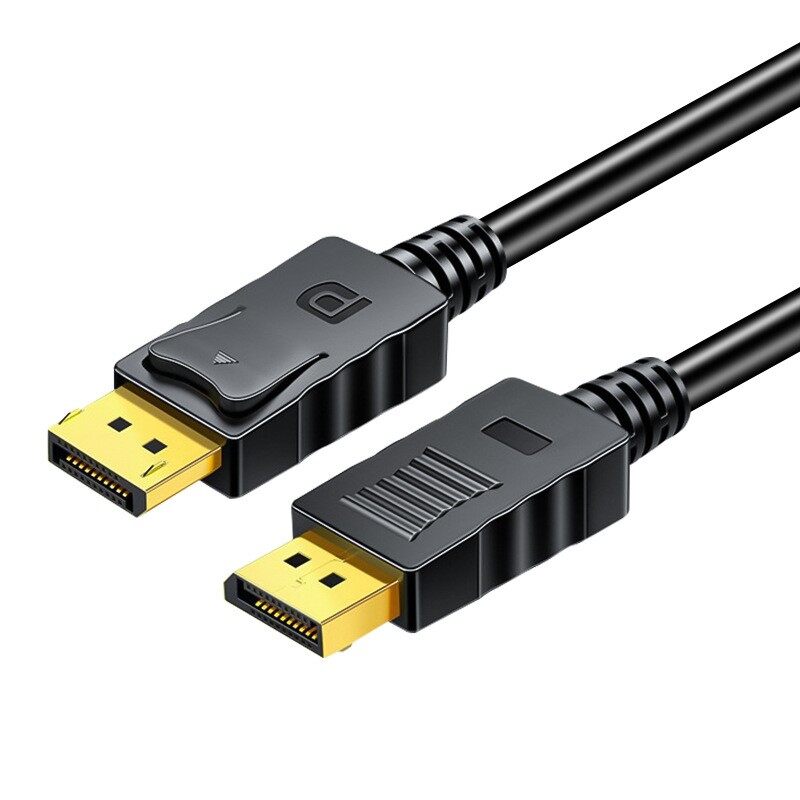

HD901G-sarjan kullattu DisplayPort-kaapeli käyttää teollisia-kullattuja-liitäntöjä ja kolminkertaista suojaustekniikkaa, ja se on erityisesti suunniteltu 8K-ultra-terävä{5}}-tarkkuuteen. Happi-vapaiden kuparijohtimien ja kullattujen pinnoituskerrosten synergistinen vaikutus -hapettumisenestossa ratkaisee pitkän-etäisyyden signaalin vaimennusongelman, mikä täyttää ammattimaisen audio{10}}visuaalisen tuotannon, e-urheilun ja usean{12}}näytön yhteistyöskenaarioiden tiukat vaatimukset.
Kullatun DisplayPort-kaapelin tärkeimmät edut
1. 24K-kullattu-pinnoitettu rajapinta, nikkelipohja + mikron{3}}tasoinen kullattu kerros, 5 kertaa korkeampi hapettumiskestävyys kuin tavallisella nikkelöinnillä, estää rajapinnan hapettumisen ja varmistaa vakauden yli 10 000 lisäys- ja irrotusjaksolle
2. Kolminkertainen sähkömagneettinen suojaus, alumiinifolio + Mylar-kerroksinen + 96-punottu kupariverkko, joka kestää WiFi/Bluetooth-häiriöitä, vähentää signaalin pakettihäviötä 90 %
3. Happi-kuparijohdin, jonka resistanssi pienenee 35 % ja lähetysteho 98,7 %
4. 8K ultra-selkeä tuki, DP1.4-versio + HBR3-protokolla 32,4 Gbps:n kaistanleveydellä, todella HDR10-värit ja 120 Hz:n dynamiikka
Sovellusskenaariot
Lääketieteellinen kuvantaminen:{0}}4K-kirurgisen mikroskoopin reaaliaikainen lähetys
Teollinen suunnittelu: 8K CAD-renderöintityöasema, jossa on usean näytön synkronointi
Radio- ja televisiotuotanto: HDR-videovalvontajärjestelmä
E-urheilukenttä: PS5/XSX 4K 120 Hz -pelit
Kodin ääni-visuaalinen: 8K TV + Soundbar Audio Return (eARC)
Yhteistyö toimistossa: MacBookin moninäyttö{0}telakkaliitäntä
Key FAQ
Kysymys 1: Missä asioissa kullattu{1}}käyttöliittymä on tavallista käyttöliittymää parempi?
Kultakerros eristää ilman hapettumisen ja estää signaalin katkeamisen, joka johtuu kuparikontaktien sulfatoitumisesta (erityisesti kosteilla Aasian alueilla). Mitattu plug and pull käyttöikä on pidennetty kolme kertaa.
Q2: Kuinka valita kaapelin pituus?
3 metrin kaapeleille on valittu 30AWG (pehmeä ja helppo johto). 5 m pitkille kaapeleille 26AWG+8.0mm ulkohalkaisija on pakollinen (kompensoi pitkän-etäisyyden impedanssin ja varmistaa, ettei taajuus pienenny 8K:ssa).
Kysymys 3: Mitä eroja on kullatun DisplayPort-kaapelin versioilla 1.2 ja 1.4?
Versio 1.4 tukee DSC-näyttövirran pakkaustekniikkaa (8K-siirtokaistanleveys vain 1/3 versiosta 1.2), joka on pakollinen-e-e-urheilun käyttäjille.
